Laboratorní vybavení pro vlastní experimentální práci

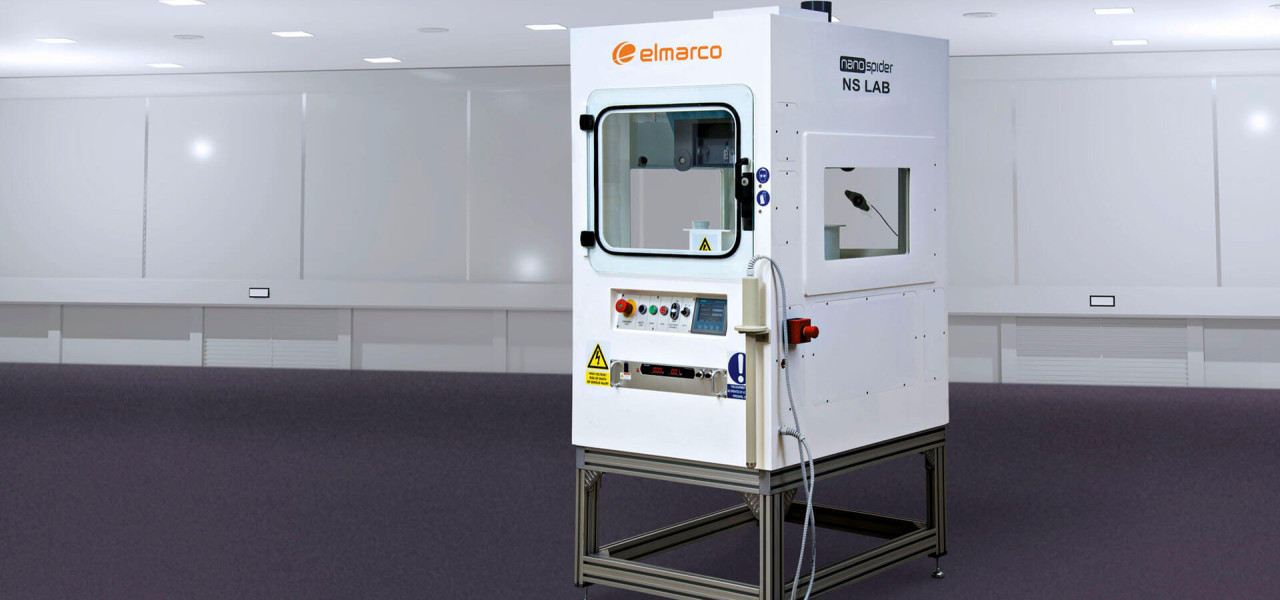

NS LAB - dostupná součást vaší laboratoře

Špičkové vybavení pro experimentální práci i vývoj produktů

NS LAB je laboratorní zařízení pro elektrostatické zvlákňování umožňující efektivní výzkum nanovlákenných vrstev, vývoj nových produktů i experimentální práci.

  • Pro materiálové vědy
  • Technické textilie
  • Výzkum membrán
  • Experimentální výzkum

NS LAB je kompaktní, cenově dostupný, výzkumný nástroj. Je založen na technologii Nanospider™ stejně jako naše průmyslové linky. Díky tomu je výzkum provedený na zařízení NS LAB snadno přenositelný do průmyslového měřítka.

Funkce a doporučené využití NS LAB

Navržen tak, aby umožňoval základní materiálový a aplikační výzkum. Pro zvlákňování na zařízení NS LAB lze využít široké spektrum polymerů a vyrábět tak širokou škálu syntetických, organických a biodegradabilních nanovláken.

Ideální pro zkoumání

NS LAB je ideální pro výzkum v oblasti membrán, filtrace vzduchu, filtrace kapalin, lékařství a mnoha dalších.

Jedinečný materiál

Vyrobený materiál má vysokou propustnost vzduchu a rovnoměrnost ve srovnání s jehlovými technologiemi.

Vše pod kontrolou

Umožňuje kontrolu všech procesních parametrů (napětí, rychlost podkladu, velikost průvlaku, rychlost nanášecí hlavy, vzdálenost struny od podkladu...)

Dávkový provoz

Doba provozu se v závislosti na nastavení procesu pohybuje s jednou dávkou 50 ml roztoku od 40 do 100 min. V případě potřeby nabízíme také 10ml a 100ml zásobníky.

Vyberte si vhodné zařízení pro váš výzkum

Výzkumná sada NS LAB

  • zařízení NS LAB
  • průmyslový kamerový set
  • standardní příslušenství
  • 1x role podkladu
  • 2x kompletní výrobní receptura dvou polymerů
  • 12 měsíců záruka
  • online školení
Cena na vyžádání
Odeslat poptávku

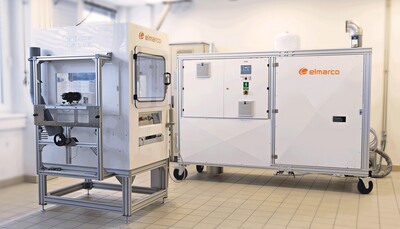

Výzkumná sada NS LAB + klimatizační jednotka

  • zařízení NS LAB
  • klimatizační jednotka NS AC150
  • průmyslový kamerový set
  • standardní příslušenství
  • 1x role podkladu
  • 2x kompletní výrobní receptura dvou polymerů
  • 12 měsíců záruka
  • online školení
Cena na vyžádání
Odeslat poptávku

Potřebujete pomoct s výběrem?

Rádi vám poradíme, které zařízení je pro vás vhodné

Nezávazná poptávka

NS LAB je vybaven průmyslovou kamerou

Ta nabízí detailní pohled na tvorbu paprsků nanovláken na strunové elektrodě. Umožňuje kvantitativní obrazovou analýzu procesních parametrů souvisejících s technologií Nanospider™. Kameru lze použít při stínografické nebo reflexní metodě snímání.

Parametry, které lze analyzovat:

  • Tvorba nanovláken
  • Hustota Taylorových kuželů a jejich geometrie
  • Vzdálenost mezi jednotlivými tryskami
  • Tloušťka a frekvence ukládání tenké vrstvy roztoku na strunové elektrodě

Parametry kamery:

  • Rozlišení 1 px = 12 μm a vyšší
  • Expoziční čas 50 μs a vyšší
  • Snímková frekvence až 500 snímků/s (nebo 180 snímků/s při plném rozlišení HD)

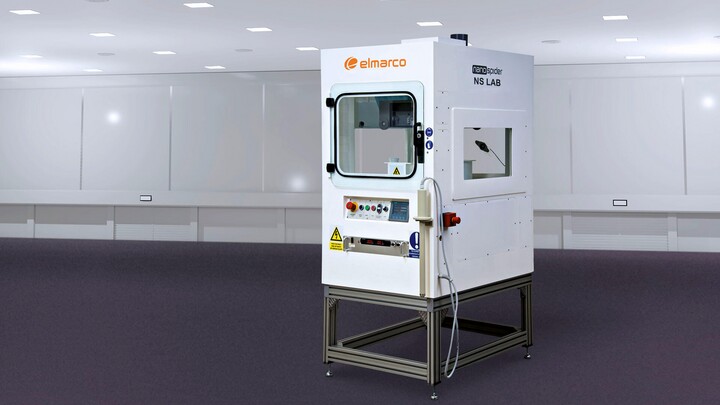

Technické parametry NS LAB

Zvlákňovací jednotka
Stacionární strunový systém elektrod
Počet zvlákňovacích elektrod 1
Šířka zvlákňovací elektrody 350 mm
Integrované jednosměrné převíjení podkladového materiálu
Napětí při zvlákňování 0‑80 kV
Rychlost odvíjení až 5000 mm/min.
Vzdálenost elektrody od podkladu 120‑240 mm
Efektivní šířka nanovlákenné vrstvy 250‑300 mm
Doba provozu s jednou dávkou roztoku (50 ml) 40‑100 min.
Spotřeba
Příkon do 300 W (bez periferií)
Rozměry
Výška 2053 mm
Šířka 1295 mm
Délka 1045 mm
Hmotnost 275 kg
Příslušenství
Objem zásobníku na roztok 10, 50 a 100 ml
Nádoba na čištění zásobníků
Volitelné periferie
Klimatizační jednotka (NS AC 150)
Průmyslová kamera s nastavitelným stojanem

Provozní režim Dávkový
Objem dávky polymeru 50 ml nebo 10 ml
Příklad procesu pro polymer PA6
Viskozita roztoku 150 mPa*s
Střední průměr vlákna 100 nm +/- 20 %
Hmotnost nanovlákenné vrstvy 2,8 g/m²
Efektivní šířka nanovlákenné vrstvy 300 mm
Propustnost vzduchu (při 200 Pa) 11,5 l/m²/s +/- 7 %
Celková doba chodu na 50ml dávku 100 min.
Spotřeba polymerního roztoku 0,5 g/min.

Zvlákňovací jednotka
Obsluhující personál 1 osoba
Výrobní prostory 3×3 metry
Potřebné připojení odsávací ventilace
Požadováno vhodné čištění odpadního vzduchu
Nutné připojení hasicího systému
Požaduje se vnější uzemnění

Dokonalé prostředí pro výrobu nanovláken

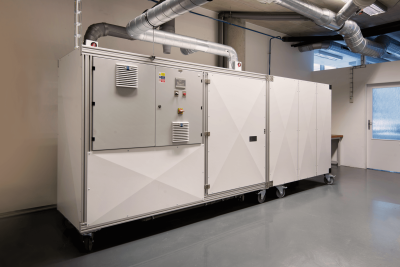

Klimatizační jednotka NS AC150

Klimatizační jednotka určená pro laboratorní zařízení Nanospider™ a maloobjemovou výrobu.

Jednotka NS AC150 poskytuje variabilní výkon pro experimentální práci v laboratorním měřítku. Lze ji tedy použít nejen pro laboratorní elektrostatické zvlákňovací stroje NS LAB a NS 3S500U, ale také pro další malé laboratorní přístroje, které vyžadují udržování vlhkosti a teploty ve velmi úzkém rozmezí.

Nominální průtok procesního vzduchu: 150 m³/hod.

Technické parametry:

  • Vstupní teplota: 18,0–30,0 °C
  • Vstupní absolutní vlhkost: 1,5–13,0 g/kg suchého vzduchu
  • Výstupní teplota: 20,0–25,0 °C
  • Výstupní absolutní vlhkost: 1,5–9,0 g/kg suchého vzduchu
  • Přesnost výstupní teploty: +/- 1 °C
  • Přesnost výstupní vlhkosti: +/- 3% RH
  • Vnější tlak: 200 Pa
  • Za podmínek: p=1013 mbar a σ=1,2 kg/m³

* Za podmínek: p=1013 mbar a σ=1,2 kg/m³

Nezbytnou součástí vybavení pro provoz klimatizace je chladič (chiller). Chiller je stroj na výrobu chlazené vody, která se používá k odběru tepla vyvinutého v různých průmyslových procesech.
